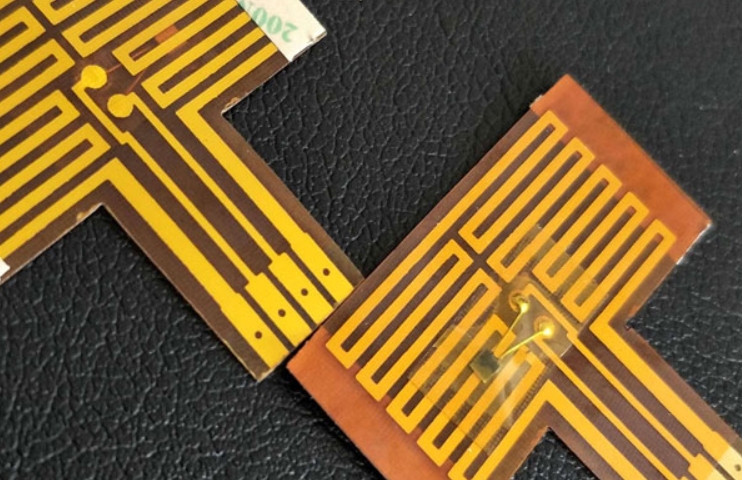

在FPC（Flexible Printed Circuit）制造工艺中，覆盖膜（Coverlay）的激光切割是一道关键工序。然而，许多FPC制造商在生产过程中频繁遭遇“切割后覆盖膜起皱、局部翘边、变形开裂”等问题。这不仅影响产品良率，更对高精度连接和最终装配产生严重干扰。

一、行业痛点：FPC激光切割中“起皱”的五大根本原因

1. 热积累导致局部应力集中

激光热量集中，如果扫描路径或参数设置不当，会导致局部温升过快，材料热胀冷缩失衡，引发起皱或鼓泡。

2. 固定治具夹持不稳

未采用专业治具或吸附平台时，FPC在激光切割过程中容易发生位移和扭曲，导致切割不匀、膜面起皱。

3. 激光参数设置不当

切割功率过高或频率设置不匹配，会破坏FPC材料结构，引发过烧或边缘碳化，进而引发材料应力释放不均。

4. 覆盖膜材料选型问题

不同供应商提供的PI膜、胶水基材在热反应、张力响应上差异明显，不匹配激光波长和能量会导致翘曲。

5. 环境温湿度不稳定

FPC材料对温湿度变化极为敏感，生产环境中若未控制湿度，会使材料吸湿膨胀，影响激光加工稳定性。

二、系统化解决方案：六大策略杜绝覆盖膜起皱

1. 精准热管理策略

使用脉冲式光纤激光器或CO₂激光器，采用“低能量高频率+多次扫描”工艺，有效降低单次热冲击，防止热积累。

2. 专用吸附平台设计

选用真空吸附+微孔平面铝板治具，使FPC贴合更紧密，避免材料抬起或空鼓，确保切割时激光焦点恒定。

3. 软件优化路径规划

引入先进CAM系统（如CAM350、Genesis），进行“动态路径分段”与“边缘回补封闭扫描”，优化激光热扩散路径，减少边缘热变形。

4. 选用专用激光匹配胶膜材料

建议选择具备激光热稳定认证的覆盖膜（如松下R-F775系列、日立FPC Coverlay Pro），其热胀系数与PI一致，能承受激光切割热量而不形变。

5. 恒温恒湿控制环境

FPC车间应控制在22–25°C，湿度维持在40–55% RH，避免PI膜吸湿变形影响激光加工稳定性。

6. 引入视觉自动校正系统

激光系统集成CCD定位识别系统，自动对准Mark点与图像坐标，实现±10μm精度内切割，有效减少人为误差导致的膜面偏移。

三、实际案例分析：东莞某FPC代工厂如何将覆盖膜起皱率降低至0.3%

背景简介

东莞一家年产超5000万片FPC板的大型代工厂，采用国产激光系统进行覆盖膜切割。但客户频繁反馈部分FPC表面出现“切口边缘起翘、局部皱褶”的现象，影响SMT贴装精度。

问题诊断

* 使用的是传统CO₂激光器，切割功率未细调
* 无真空平台，材料容易悬空切割
* 工艺路径从中心向外，热量堆积于末端
* 选用普通PI膜，未做激光适配测试

解决过程

凯发k8国际一触即发提供了以下改进方案：
✅ 更换为20W光纤激光器 + 伺服动态吸附平台
✅ 导入双CCD自动定位系统
✅ 使用低张力高温耐激光Coverlay材料
✅ 优化切割顺序，采用外围先切+中心后切策略
✅ 环控系统改造，加装恒湿设备

结果总结

* 覆盖膜起皱率从4.6%降至0.3%
* 良品率提升至99.7%，客户满意度提升
* 激光设备稳定运行12个月无重大维修记录

四、推荐激光切割技术配置（2025主流方案）

> 可根据产线需求，支持全自动上下料、扫码识别、MES对接等功能扩展。

五、常见FAQ：FPC激光切割膜面起皱问题答疑

Q1：激光切割时，覆盖膜边缘翘起怎么办？

A：首先检查激光热量是否控制得当，若温度过高应降低功率或增加扫描次数；其次，建议采用吸附平台固定材料。

Q2：更换PI材料后出现皱褶，是参数问题吗？

A：部分材料热反应不同，需根据新材料热胀系数重新调整激光频率、扫描轨迹和冷却时间。

Q3：能否实现非接触全自动切割？

A：可以。采用视觉定位+伺服平台控制+激光飞行切割方式，实现全流程非接触加工，提升效率并减少应力干扰。

Q4：使用CO₂激光与光纤激光有何差异？

A：CO₂波长对PI吸收率更高，适用于厚膜切割；光纤激光热影响区更小，适合精细轮廓加工。两者选择需依照工艺需求。

Q5：切割精度与膜面起皱有关联吗？

A：间接相关。精度不足会导致边缘微裂，后续热应力集中易引发起皱。因此需保持稳定的激光焦点与控制系统。
