一、 问题背景与挑战

在精密制造业（如芯片、微电子元件、医疗器械、精密刀具等）中，产品表面通常需要标记微小的二维码（Data Matrix码或QR码）以实现全生命周期追溯。然而，在实际生产过程中，由于材料特性（如反光、粗糙度）、打标设备（激光能量不稳、焦距偏移）、环境干扰或产品位置偏差等因素，常出现二维码打标不清、对比度低、部分缺失或位置偏移等问题，导致后续自动化视觉读码器无法成功识读，严重影响生产效率和产品质量追溯。

核心挑战在于：

1. 目标微小：二维码尺寸可能小于1mm x 1mm，像素信息少。

2. 特征微弱：不清的码其明暗对比（对比度）差，边缘模糊。

3. 定位精度要求高：重打标或补打标时，需要将激光焦点精准定位到原始码的位置，定位误差需控制在微米级，否则会导致新旧码重叠或分离，造成彻底无法识读。

二、 解决方案总览

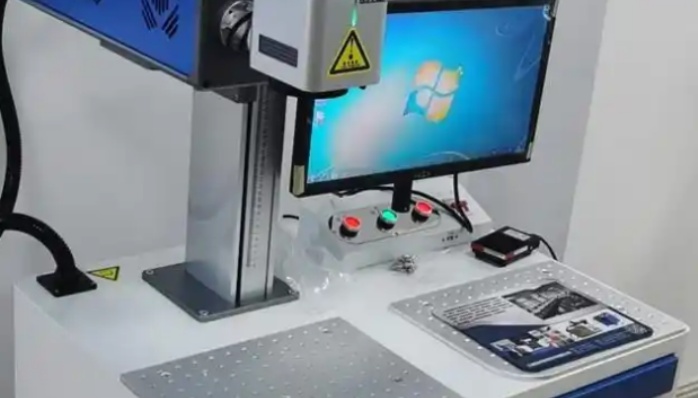

本方案旨在通过一套高精度的机器视觉系统，实现对打标不清的微小二维码进行快速、精准的定位，并引导打标设备进行精确的重打标或增强打标。系统的核心流程为：高分辨率图像采集 → 图像预处理增强 → 二维码区域粗定位 → 基于特征的亚像素精定位 → 坐标转换与打标机引导。

三、 系统核心组成

1. 硬件选型

工业相机：选择高分辨率、高灵敏度的单色CCD或CMOS相机。分辨率需根据二维码最小特征尺寸（如模块宽度）和视野范围计算，确保每个模块至少有3-5个像素成像。例如，对于0.5mm的码，若视野为2mm x 2mm，则分辨率至少需要（2/0.54）= 1600万像素以上。同时，高动态范围有助于应对反光表面。

远心镜头：此为关键组件。远心镜头能消除透视误差，确保在不同景深下物体成像尺寸不变，极大提高了定位的几何精度，非常适合对位置精度要求极高的应用场景。

专用光源：采用可编程环形光、同轴光或低角度 Dome光（穹顶光）。通过不同角度的光线照射，凸显二维码与背景的纹理差异。对于反光表面，同轴光效果佳；对于凹凸不平的表面，低角度光可通过阴影效应增强边缘轮廓。

运动平台：高精度的电动XY平台或机器人，用于将产品移动到相机视野和打标工位，其重复定位精度需优于视觉系统的定位精度。

2. 软件算法流程

步骤一：图像预处理与增强

采用高斯滤波或中值滤波去除随机噪声。

使用对比度受限的自适应直方图均衡化（CLAHE） 算法，局部增强图像对比度，有效改善整体光照不均造成的模糊。

应用锐化算法（如拉普拉斯算子）强化二维码的边缘信息。

步骤二：二维码区域粗定位

即使二维码无法被标准解码库（如Halcon, OpenCV的QR码识别器）直接识读，但其“L”形定位图案和时钟图案仍具有特定的几何形状和灰度分布特征。

使用基于形状的模板匹配或几何特征查找算法。预先创建一个清晰的二维码“L”边模板，或设定搜索规则（如寻找两个相邻的直角边），在预处理后的图像中进行搜索，快速锁定二维码的大致区域（ROI）。

步骤三：基于特征的亚像素精定位

在粗定位的ROI内，进行更高精度的定位。此步骤是保证重打标位置准确的核心。

方法A（推荐）：亚像素边缘提取。通过Canny、Sobel等算子提取二维码四个外边缘或“L”边的边缘点，再使用亚像素插值算法（如灰度重心法、拟合法）将边缘定位精度提升到像素的1/10甚至1/100。

方法B：如果二维码仍有部分可读性，视觉软件可尝试读取其“原点”（Finder Pattern的中心）的坐标。该点是二维码的绝对位置参考，定位极为精准。

最终，计算出二维码的中心点坐标和旋转角度。

步骤四：坐标系统转换与引导

通过手眼标定（Eye-in-Hand或Eye-to-Hand），建立相机像素坐标系与打标机/机器人世界坐标系之间的精确映射关系。

将步骤三中得到的二维码亚像素位置和角度，通过标定矩阵转换为打标机坐标系下的坐标。

视觉系统将该坐标和角度偏差发送给打标机控制系统。打标机据此调整激光焦点位置，对原二维码进行精准覆盖式重打或增强打标。

四、 方案优势

高精度：结合远心镜头与亚像素算法，定位精度可达微米级，确保重打标位置精准。

高鲁棒性：针对低对比度、模糊的二维码，通过多策略图像增强和特征匹配，仍能实现稳定定位。

自动化：全流程自动化，无缝集成到生产线中，实时检测、实时定位、实时重打，极大提升优率。

灵活性：软件算法可根据不同的产品材料和打标缺陷进行参数调整和优化，适应性强。

五、 总结

该视觉定位方案通过精心设计的硬件组合和先进的图像处理算法，有效解决了微小二维码因打标不清而导致的识别与定位难题。它不仅能够挽救因打标质量问题而面临报废的产品，更通过闭环控制提升了整个打标工艺的稳定性和可靠性，是实现智能制造和精细化质量管控的关键技术之一。
