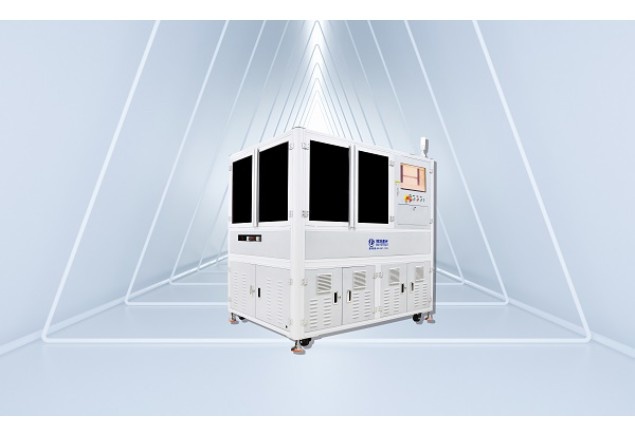

PCB在线激光镭雕机参数的作用

一、激光功率参数

激光功率是PCB在线激光镭雕机最核心的参数之一，直接影响加工效果和生产效率。功率参数通常以瓦特(W)为单位，范围从几瓦到上百瓦不等。适当提高激光功率可以增加镭雕深度和速度，但过高的功率会导致材料烧蚀过度、边缘碳化等问题。对于不同材质的PCB板（如FR-4、铝基板、陶瓷基板等），需要调整相应的功率参数。例如，雕刻铜层通常需要较高功率（30-50W），而阻焊层雕刻则适用较低功率（10-20W）。功率参数的精确控制还能影响加工精度，较高功率可能导致热影响区扩大，降低精细线路的加工质量。

二、雕刻速度参数

雕刻速度参数决定了激光头移动的快慢，单位通常为毫米/秒(mm/s)或米/分钟(m/min)。速度参数与激光功率需要协同调整：高速雕刻需配合较高功率以保持雕刻深度一致，而低速雕刻则可使用较低功率实现精细加工。速度参数直接影响生产效率，高速雕刻可缩短单板加工时间，提升产能。但对于高精度要求的HDI板或微小字符雕刻，需适当降低速度以保证质量。速度参数还需考虑加速度设置，高加速度可实现更锐利的转角处理，这对精细电路图案尤为重要。

三、脉冲频率参数

脉冲频率（单位kHz）决定了激光脉冲的密集程度，对加工质量和效率有显著影响。高频脉冲（如80-100kHz）适合精细表面处理，能产生更平滑的边缘；低频脉冲（20-50kHz）则适用于深度雕刻和材料去除。对于不同材料，最佳脉冲频率各异：金属层雕刻通常需要较高频率以减少热堆积，而有机材料如阻焊层则可使用较低频率。频率参数还与激光光斑重叠率相关，影响加工表面的连续性和均匀性。合理设置脉冲频率可有效控制热影响区，减少PCB材料的热变形。

四、光斑大小参数

光斑直径是决定雕刻精度的关键参数，通常在0.01-0.1mm范围内可调。小光斑（20-30μm）可实现超精细加工，适合微小二维码、高密度线路标记；较大光斑（50-100μm）则用于大面积填充或快速粗加工。光斑大小直接影响最小线宽和字符清晰度，是HDI板加工的重要考量因素。通过光学变焦系统动态调整光斑大小，可实现在同一加工过程中不同精度要求的区域处理。光斑质量（如圆度、能量分布均匀性）也会影响最终雕刻效果。

五、离焦量参数

离焦量指激光焦点相对于材料表面的位置，是常被忽视但至关重要的参数。正离焦（焦点在材料上方）可扩大有效光斑面积，适合浅表处理；负离焦（焦点进入材料内部）则增加能量密度，适合深度雕刻。对于多层PCB板，通过精确控制离焦量可实现不同层的选择性加工，如单独雕刻铜层而不损伤基材。离焦量还与景深相关，影响不平整表面上的加工一致性。自动对焦系统的精度直接决定了离焦量控制的准确性。

六、辅助气体参数

辅助气体类型（空气、氮气、氧气等）和压力参数对加工效果有显著影响。氧气辅助可增强金属材料的氧化雕刻效果；氮气等惰性气体则用于防止材料氧化，保持清洁边缘。气体压力（通常0.2-0.8MPa）影响熔渣清除效果，压力不足会导致残留物堆积，过高则可能干扰激光束。对于敏感元器件区域，还需考虑气体喷射角度和范围，避免机械冲击损坏脆弱部件。气体参数设置不当可能导致雕刻深度不均匀或表面污染。

七、总结

PCB在线激光镭雕机的各项参数构成一个相互关联的系统，需要根据具体材料特性、加工要求和设备性能进行综合优化。现代智能镭雕机通过工艺数据库和自适应控制系统，能够自动匹配最佳参数组合，但仍需工程师深入理解参数间的相互作用机制。精确的参数控制不仅能提高加工质量和效率，还能延长激光器寿命，降低生产成本。随着PCB向高密度、多层化发展，激光镭雕参数优化将变得更加关键。

PCB在线激光镭雕机参数设置指南

一、设备概述

PCB在线激光镭雕机是用于印刷电路板(PCB)表面标记的高精度设备，通过激光技术在PCB表面雕刻文字、符号、二维码等信息。型号250409086的激光镭雕机采用先进的激光技术，具有高精度、高速度和非接触加工等特点。

二、核心参数设置

1. 激光功率参数

– 功率范围：10%-100%可调（推荐30-70%）

– 功率调节原则：根据材料类型和雕刻深度需求调整

– FR4材料：40-60%

– 阻焊油墨：30-50%

– 金属表面：60-80%

– 脉冲频率：20-100kHz（标准设置为50kHz）

2. 运动控制参数

– 雕刻速度：100-2000mm/s（常规设置为500-800mm/s）

– 加速度：500-3000mm/s²（推荐1500mm/s²）

– 重复定位精度：±0.01mm

– 最小线宽：0.05mm

3. 光学系统参数

– 聚焦镜焦距：100mm/160mm可选

– 光斑直径：0.02-0.1mm（标准0.05mm）

– Z轴行程：0-100mm（自动对焦）

三、工艺参数优化

1. 字符质量调节

– 填充间距：0.02-0.1mm（影响字符连续性）

– 填充角度：0°/90°/45°可选

– 边缘平滑度：通过调整扫描速度与功率比实现

2. 二维码/条形码设置

– 最小模块尺寸：0.1mm

– 纠错等级：L/M/Q/H可选

– 空白区宽度：≥4倍模块宽度

3. 多层板参数

– 穿透深度控制：通过功率与速度组合调节

– 层间识别：使用不同功率进行分层标记

四、材料适配参数

| 材料类型 | 推荐功率(%) | 速度(mm/s) | 频率(kHz) | 备注 |

||||-||

| FR4基板 | 50-60| 600-800| 50 | 标准设置 |

| 阻焊绿油 | 35-45| 700-900| 60 | 防烧焦 |

| 铜箔| 65-75| 400-600| 40 | 高反光材料 |

| 铝基板| 60-70| 500-700| 45 | 需散热 |

五、维护与校准参数

1. 日常校准：

– 光路校准：每周一次

– 焦距校准：每次换料后

– 平台水平校准：每月一次

2. 维护周期参数：

– 激光器冷却系统检查：每500小时

– 光学镜片清洁：每200小时

– 导轨润滑：每300小时

六、安全参数设置

1. 防护参数：

– 安全光栅响应时间：<10ms - 急停响应时间：<5ms - 激光防护等级：Class 1 2. 环境参数： - 工作温度：15-30℃ - 湿度范围：30-70%RH - 电源稳定性：±5% 七、高级功能参数 1. 智能识别设置： - PCB定位精度：±0.05mm - 自动对焦范围：±2mm - 条码识别率：≥99.9% 2. 网络参数： - 通信协议：TCP/IP - 数据传输速率：100Mbps - 远程监控延迟：<100ms 通过合理设置上述参数，250409086型PCB在线激光镭雕机可达到最佳工作状态，实现高效率、高质量的PCB标记作业。操作人员应根据具体材料特性和加工要求进行微调，并定期进行设备校准和维护，以确保长期稳定的加工性能。

PCB在线激光镭雕机使用教程

一、设备简介

PCB在线激光镭雕机是一种专为印刷电路板(PCB)行业设计的高精度激光标记设备，型号250409087。该设备采用先进的激光技术，可在PCB表面进行永久性标记，包括序列号、二维码、条形码、logo及各种文字图案，具有非接触、高精度、高效率等特点。

二、安全注意事项

1. 操作前必须佩戴专用激光防护眼镜

2. 设备运行时禁止打开防护罩

3. 确保工作区域通风良好

4. 禁止在设备运行时进行维护操作

5. 设备必须可靠接地

三、操作前准备

1. 设备检查：

– 确认电源连接正常(220V±10%，50Hz)

– 检查激光器冷却系统工作正常

– 确认排风系统畅通

2. 材料准备：

– 待加工PCB板

– 清洁无尘布

– 专用夹具

3. 软件准备：

– 安装专用镭雕软件

– 导入或设计需要雕刻的图形文件

四、操作步骤

1. 开机流程

1) 打开主电源开关

2) 启动计算机控制系统

3) 开启激光器电源(等待30秒预热)

4) 运行镭雕控制软件

2. 参数设置

1) 根据PCB材质选择合适参数：

– FR4材料：功率30-50%，速度500-800mm/s

– 铝基板：功率40-60%，速度300-500mm/s

– 陶瓷板：功率20-40%，速度600-1000mm/s

2) 设置雕刻深度(通常0.01-0.05mm)

3) 调整焦距(使用对焦工具精确测量)

3. 定位校准

1) 将PCB板放入工作台并固定

2) 使用摄像头进行视觉定位

3) 通过软件微调坐标位置

4) 进行试刻并检查位置精度

4. 批量加工

1) 设置自动送料参数(如使用)

2) 定义加工序列

3) 启动自动加工模式

4) 监控加工过程

五、常见问题处理

1. 雕刻不清晰：

– 检查激光功率设置

– 清洁光学镜片

– 重新对焦

2. 位置偏移：

– 重新校准视觉系统

– 检查夹具是否松动

– 确认PCB定位基准

3. 设备报警：

– 查看报警代码

– 检查散热系统

– 联系技术人员

六、日常维护

1. 每日清洁光学镜片(使用专用清洁剂和无尘布)

2. 每周检查导轨润滑情况

3. 每月清理排风系统

4. 每季度专业校准光学系统

七、关机步骤

1. 关闭激光器电源

2. 退出控制软件

3. 关闭计算机

4. 切断主电源

5. 清洁工作台

注意事项

1. 本设备需由经过培训的人员操作

2. 禁止修改激光器出厂参数

3. 不同材料需进行参数测试后再批量加工

4. 定期备份重要参数设置

通过本教程，操作人员应能安全、高效地使用250409087型PCB在线激光镭雕机完成各种标记任务。如需更详细的技术支持，请参阅设备附带的技术手册或联系厂家售后服务。
