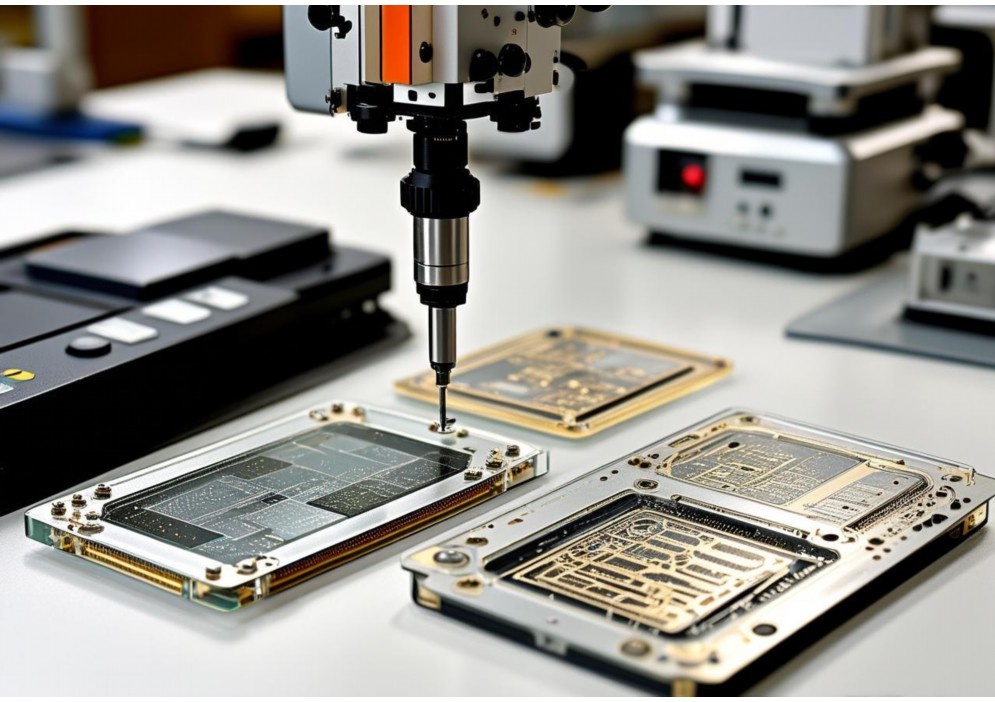

以下是精密激光打孔机微孔设备的核心配件清单及功能详解（约800字）：

一、激光发生系统

1. 激光器

– 光纤激光器（常用1μm波长）：适用于金属微孔加工，功率稳定。

– 紫外激光器（355nm）：用于脆性材料（玻璃、陶瓷）的冷加工，减少热影响区。

– 超快激光器（皮秒/飞秒）：实现亚微米级微孔，无熔渣。

关键参数：脉冲频率（1kHz-1MHz）、脉冲宽度（ns/ps/fs）、平均功率（10W-500W）。

2. 电源与冷却模块

– 高稳定性电源：保障激光输出一致性。

– 水冷机组（±0.1℃精度）：防止激光器过热导致波长漂移。

二、光束传输与聚焦系统

1. 光学镜组

– 扩束镜：调节光束直径，优化聚焦能力。

– 反射镜（高损伤阈值）：激光路径转向，常用铜基镀金材质。

– 振镜扫描系统（Galvo）：控制光束偏转精度±0.001°。

2. 聚焦透镜

– F-theta透镜：实现平面场聚焦，焦距100-200mm。

– 动态聚焦镜（Z轴自动调焦）：补偿曲面工件误差，精度±1μm。

三、运动与定位系统

1. 精密运动平台

– 直线电机平台：重复定位精度±1μm，速度200mm/s（适用于大面积阵列孔）。

– 压电陶瓷纳米平台：微步进精度0.1μm（超高精度微孔定位）。

2. 视觉定位系统

– CCD相机（500万像素以上）：自动识别工件特征点。

– 红外对焦模块：穿透材料表面检测焦点位置。

– 软件算法：实现自动坐标校正（精度±3μm）。

四、辅助加工系统

1. 气体控制系统

– 惰性气体喷嘴（N₂/Ar）：防止金属氧化，吹除熔渣。

– 真空吸附台：固定薄膜材料，避免振动偏移。

2. 实时监测模块

– 等离子体传感器：检测击穿信号，反馈孔深。

– 同轴温度监控：红外热像仪防止材料过热。

五、核心耗材与易损件

1. 光学窗口保护片

– 熔融石英镜片：需定期更换（每200小时），防止烟尘污染。

2. 喷嘴组件

– 陶瓷喷嘴（0.3-1mm孔径）：引导辅助气体，寿命约3个月。

3. 滤光片与光阑

– 带通滤光片：屏蔽加工区杂散光，保护传感器。

六、软件与控制系统

1. 专用打孔软件

– 孔型库：支持圆孔、方孔、异形微孔（最小5μm）。

– 能量控制模块：逐脉冲调节功率（精度±2%）。

– 路径优化算法：减少空行程，提升效率30%。

2. 安全防护组件

– 激光防护罩（OD6+等级）：符合Class 1安全标准。

– 急停按钮与光栅：双回路安全电路。

七、选配升级配件

– 自动上料机：适用于批量晶圆/PCB板加工。

– 共焦显微镜：在线测量孔深（分辨率0.1μm）。

– 真空腔室：用于易燃材料或超洁净环境加工。

总结

精密激光打孔机的配件体系需围绕精度（光学/运动系统）、稳定性（冷却/控制）、智能化（视觉/软件）三大核心构建。微孔加工的关键在于光学镜片质量与运动定位精度，而紫外/超快激光器的选配可突破传统热效应限制。建议定期维护光束路径清洁度（每48小时），并依据材料厚度动态优化脉冲重叠率（通常50-80%），以保障微孔锥度＜1°、无裂纹的工业级质量。

> 注：实际配置需根据加工材料（金属/陶瓷/聚合物）、孔径（5μm-500μm）、产能（孔/秒）等需求定制。

微型激光打孔机：精微制造的“掌上利器”

在精密制造领域，当传统机械钻头面对微米级孔径或特殊材料束手无策时，微型激光打孔机凭借其非接触、高精度、高柔性的特性脱颖而出。它如同一束“光之利刃”，正悄然重塑微孔加工的标准。

精微之眼，无触打孔

微型激光打孔机核心在于高能量密度的聚焦激光束。区别于机械钻削的物理接触与磨损，激光通过瞬间高温熔化或气化材料实现“冷加工”（热影响区极小）。其核心优势在于：

超微孔径： 轻松实现数十微米至亚毫米级孔径（如0.05mm），远超传统钻头极限。

复杂材料通吃： 金属（不锈钢、钛合金）、陶瓷、蓝宝石、高分子薄膜等硬脆或柔性材料均可高效加工，突破机械刀具材料限制。

非接触无损： 无工具磨损，无切削应力变形，尤其适合超薄件和易损材料。

极致精度： 位置精度达±0.005mm，重复精度±0.003mm，孔型边缘光滑整洁。

掌上乾坤，灵活嵌入

“微型化”是其革命性突破。现代激光器（如光纤、皮秒/飞秒超快激光）体积显著缩小，配合精密振镜扫描系统，整机可集成于桌面级平台甚至机械臂末端：

集成灵活： 轻松嵌入自动化产线、实验室平台或移动工作台。

操控智能： 基于CAD图形驱动，触摸屏输入参数，打孔路径、孔径、数量瞬间设定完成。

高效洁净： 多数配置实时除尘系统，保持加工区洁净，提升良率，适合无尘车间。

应用场景，无处不在

微型激光打孔机在诸多高精领域扮演关键角色：

电子通信： 手机陶瓷背板声学微孔、FPC柔性电路板过孔、高频连接器气密孔，保障信号畅通与精密装配。

精密医疗： 药物雾化片微孔（孔径均一性决定给药效率）、微创手术器械流体孔、生物传感器微流道，关乎生命健康。

新能源： 燃料电池双极板流道加工、动力电池极片注液孔，提升能量转换效率。

前沿探索： 科研实验中的滤膜微孔、微流控芯片通道加工，推动基础研究与创新。

核心优势，制胜未来

相较于传统加工，微型激光打孔机优势显著：

效率跃升： 毫秒级单孔加工速度，配合自动化，大幅提升产能。

成本优化： 无耗材磨损，维护简单，长期运行成本显著低于精密钻头。

柔性生产： 快速切换打孔图案，适应小批量、多品种定制需求。

品质保证： 一致性好，无毛刺无变形，显著提升产品可靠性和良率。

微型激光打孔机，这台“掌上精工”，正以无与伦比的精度、灵活性和效率，成为解锁高端制造瓶颈的关键钥匙。从手机中的隐秘声孔到维系生命的医疗器件，它以光为笔，在微观世界精准绘制着现代工业的精密图景，持续推动制造业向更智能、更精细的未来跃进。

高精密激光打孔机：微米级精度的制造利器

在现代高端制造领域，对材料进行微孔加工的需求日益严苛，尤其是在航空航天精密部件、医疗器械（如心脏支架、药物雾化喷嘴）、半导体封装、高效散热片及精密传感器制造中。传统的机械钻孔、电火花加工等工艺在加工超小孔径（<0.1mm）、深径比大、异形孔或热敏材料时，往往面临精度不足、工具磨损快、热影响区大等瓶颈。高精密激光打孔机应运而生，凭借其非接触、超精细、高效率的特性，成为突破微孔加工极限的核心装备。 核心技术：聚焦极致能量，实现微米级掌控 高精密激光打孔机的卓越性能源于其核心技术的精密协同： 超短脉冲/超快激光源： 采用皮秒（10⁻¹²秒）甚至飞秒（10⁻¹⁵秒）级脉冲激光。其核心优势在于极短的脉冲持续时间和极高的峰值功率。这带来革命性的加工效果：“冷”加工机制显著减少热扩散，几乎消除熔融区和热影响区（HAZ），实现真正意义上的超精细“冷”去除，尤其适用于热敏感材料（如聚合物薄膜、生物材料）和避免微裂纹产生的硬脆材料（如陶瓷、蓝宝石）。 精密光束传输与聚焦系统： 配备高质量扩束镜、反射镜及高数值孔径（NA）的复消色差物镜。该系统确保激光束以完美的圆形光斑和衍射极限的极小聚焦直径（可达微米甚至亚微米级）精准作用于材料表面，是实现超高精度孔形的物理基础。 纳米级运动平台与闭环控制： 高刚性、低振动的空气轴承或磁悬浮平台，搭配激光干涉仪等纳米级分辨率反馈系统，实现工作台或光束在X/Y/Z方向的亚微米级（<1μm）定位精度和重复定位精度。结合高速振镜扫描，可在复杂曲面或大面积工件上高效完成高密度阵列孔的精密加工。 智能化过程监控与软件： 集成实时同轴视觉监测（CCD）、等离子体/光信号探测等传感器，结合先进的算法软件，实现对加工位置的精确定位、焦点自动跟踪补偿（Auto-Focus）、打孔深度实时监测与闭环控制，确保深孔加工的均匀性和一致性，并对加工质量进行即时判断。 性能巅峰：定义微孔加工新标杆 极限微孔加工能力： 最小孔径轻松突破10微米（μm） 大关，顶尖设备可达1-5μm，相当于头发丝直径的1/10到1/20。 超凡精度与一致性： 孔径公差可控制在±1-2μm 以内，孔位精度达±1-3μm，孔型圆度误差极小。对于阵列孔，孔间一致性极高。 卓越表面质量： “冷”加工特性带来无毛刺、无熔渣、无微裂纹的孔壁，表面粗糙度（Ra）可达亚微米级（<0.5μm），显著减少甚至免除后续精整工序。 广泛材料适应性： 从金刚石、陶瓷、蓝宝石等超硬材料，到不锈钢、高温合金等金属，再到PI、PEEK等工程塑料和硅、砷化镓等半导体材料，皆可高效精密加工。 高效率与高柔性： 激光打孔速度远超传统机械钻，对于微小孔加工效率可提升数十倍。通过编程可瞬间切换不同孔径、孔形（圆孔、方孔、异形孔）和孔阵图案，无需更换物理工具，柔性极强。 赋能高端制造：不可或缺的关键工艺 航空航天发动机： 涡轮叶片、燃烧室等高温部件上加工数以万计的极小冷却气膜孔（φ0.1-0.5mm），孔形精度与孔壁质量直接影响发动机推力和寿命。 精密医疗器械： 在细如发丝的血管支架上钻削数十微米的药物释放孔；在雾化喷头、微流控芯片上加工高精度微孔阵列，确保精准给药或流体控制。 半导体与封装： 在陶瓷基板、引线框架上钻取微米级通孔（Via） 实现高密度互连；在芯片封装中加工精密散热微孔阵列。 高效能热管理： 在金属薄板、VC均热板上高速钻削高密度微孔阵列，显著提升散热器效能。 精密滤网与喷嘴： 制造用于燃油喷射、精细过滤等领域的高精度、高一致性的微孔金属滤网和喷嘴。 结语 高精密激光打孔机，是激光技术与精密机械、智能控制深度融合的结晶。它以微米乃至亚微米的加工精度、无与伦比的孔壁质量、广泛的材料适用性和极高的加工柔性，彻底革新了传统微孔加工技术，解决了诸多高端制造领域的瓶颈难题。随着超快激光技术的持续进步、智能控制算法的优化以及核心部件的国产化突破，高精密激光打孔机将继续向着更小孔径、更高精度、更强智能的方向演进，为半导体、新能源、生物医疗等前沿产业的精密化、微型化发展提供不可替代的核心制造能力，持续驱动中国高端制造业攀登新的技术高峰。
