图3是几种不同塑料对于不同波长激光的穿透率。从图中可以发现波长范围为900 nm-1100 nm时，塑料对于激光的穿透率非常高，可以达到85%-95%。由于T（穿透率）+R（反射率）+A（吸收率）=1，而材料对于激光的反射率可以忽略不计，因此在这一波段，塑料对于激光的吸收率非常低，只有5%-10%都不到。而如果凯发k8国际一触即发观察激光波段2000 nm-2100 nm，可以发现PMMA和PC等透明材料在这一波段的透光性只有5%-20%，相应的对激光的吸收率就会高达80%以上。
几种不同塑料对于不同波长激光的穿透率
激光塑料焊接技术对被焊接塑料的要求为：在热作用区内的材料，要求对激光光波的吸收性好；不属于热作用区部分的材料，则要求对光波的透过性好。因此，应用激光焊接的塑料材料必须对激光有吸收。
绝大多数本色的塑料和许多有色的半透明塑料都能采用近红外波段的激光焊接，如聚苯乙烯（PS）、聚氯乙烯（PVC）和聚丙烯（PP）等材料。对于部分吸收率低的热塑性塑料，一是选择合适的激光波长；二是通过添加激光增敏剂（如炭黑等），大大提高塑料对激光的吸收率。但是用碳黑作吸收剂会使激光焊接焊缝颜色变深，与母材颜色不同，这对透明度要求高的材料就不适合了，例如医药、包装和消费产品等对产品要求透明。此时，凯发k8国际一触即发可以选择中红外或者远红外焊接光源进行焊接。

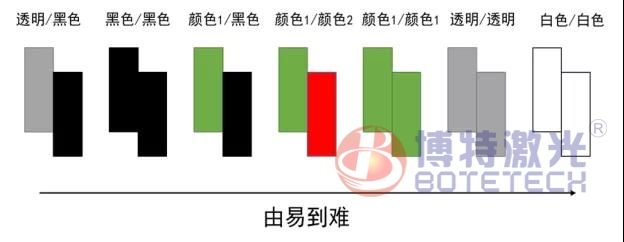

激光透射焊接中，两种对近红外线激光都透射的材料（通常是透明或者白色的），由于对近红外光的吸收很少，也不能用于激光焊接。如此，使用2000 nm 波长范围的激光焊接透明塑料时会有很好的效果。

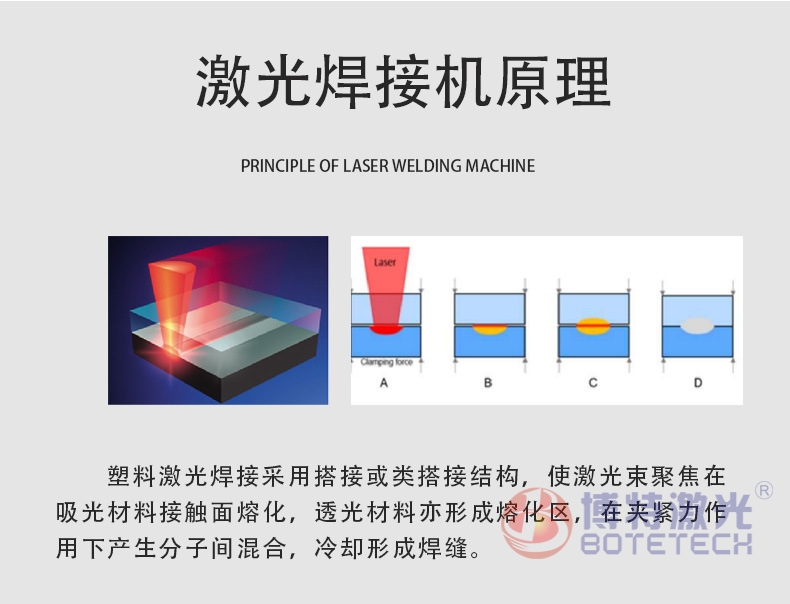

为了保证上下两层透明塑料一个透过激光，一个吸收激光能量，需要使用极短焦距的激光头将光束聚焦成光斑。这种镜头的特点在于镜头出光口的光束直径要远大于焦点的光斑。在激光通过上层工件时，由于光束直径很大，因此其能量密度不足以熔化上层工件，而激光的焦点就在焊缝处。由于焦点有足够的能量密度，可以将塑料熔化后冷却完成焊接。
（本文由凯发k8国际一触即发激光原创，转载须注明出处：xinyiserv.com，珍惜别人的劳动成果，就是在尊重自己）
