微流控芯片焊接设备升级方案

一、项目背景与现状分析

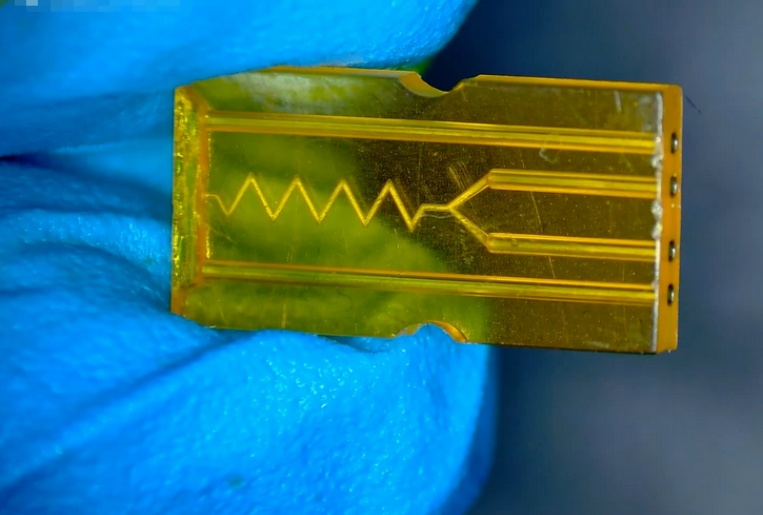

微流控芯片作为“芯片上的实验室”，在生物医学、化学分析、环境监测等领域应用日益广泛。其制造工艺中，键合（即焊接或封接）是至关重要的一环，直接决定了芯片的密封性、通孔质量、生化兼容性及最终产品的良率。

当前，许多现有设备存在以下痛点：

1.精度与压力控制不足：依赖手动或简单的气动加压，压力不均导致键合层厚度不一、微通道塌陷或局部未键合。

2.温控系统落后：加热板温度均匀性差，升温/降温速率慢，无法满足对温度曲线有严格要求的聚合物材料（如PMMA、COC）的热键合。

3.自动化程度低：上下料、对位、键合、冷却全过程依赖人工操作，效率低下，产品一致性差，且存在人为损伤芯片的风险。

4.工艺适应性窄：难以兼容多种键合技术（如热压键合、溶剂键合、紫外固化胶粘合），无法满足多元化研发与生产需求。

5.缺乏过程监控与数据追溯：键合过程“黑箱化”，缺乏关键参数（如实时压力、温度、形变）的监控与记录，出现问题难以追溯根源。

二、升级方案核心内容

本次升级旨在打造一台高精度、全自动、多功能、智能化的新一代微流控芯片焊接设备。

1.核心焊接模块升级

高精度压力控制系统：

采用伺服电机驱动的精密压力头，替代传统气动系统。压力控制精度可达±0.5N，分辨率0.1N。

配备多区域独立压力控制技术，通过多个压力传感器和执行器，实时补偿基片平整度误差，确保键合面上压力分布绝对均匀，完美保护微结构。

先进温控系统：

采用PID（比例-积分-微分）智能温控算法的加热板，配合高精度热电偶，控温精度达±0.5°C。

优化加热板内部加热元件布局，确保工作区域内温度均匀性优于±1°C。

集成快速冷却模块（如水冷或半导体制冷），大幅缩短工艺周期，提高生产效率。

2.运动与对位系统升级

视觉自动对位系统：

集成高分辨率CCD相机和远心镜头，配合专用图像处理软件。

实现对芯片上下基片微流道或对准标记的自动识别与精确定位，对位精度优于±5μm。

操作人员只需放置芯片，系统即可自动完成高精度对位，极大降低操作难度和对人员技能的依赖。

精密运动平台：

采用高精度直线电机或伺服丝杠模组，确保平台移动平稳、定位精准。

3.软件与智能化升级

一体化控制软件：

开发图形化用户界面，支持“配方式”管理。可预设和存储不同材料、不同结构的键合工艺参数（如温度曲线、压力曲线、保压时间）。

过程监控与数据追溯：

实时显示并记录所有关键工艺参数，生成完整的电子批处理记录。

具备异常报警与连锁保护功能，如压力/温度超限自动停止并报警，保护设备和产品。

数据互联：预留工业通信接口（如RS485、以太网），可与工厂MES系统对接，实现生产数据信息化管理。

4.多功能与灵活性扩展

模块化设计：

设备采用模块化架构，可根据需要选配紫外固化模块（用于紫外胶粘合）、局部加热头（用于选择性键合）或溶剂蒸汽发生装置（用于溶剂辅助键合）。

兼容多种基材与尺寸：通过更换夹具和调整程序，轻松兼容玻璃、硅片、以及各类聚合物（PMMA、PC、COC、PDMS）芯片，支持从2英寸到6英寸乃至更大尺寸的基片。

三、升级实施路径与预期效益

1.实施路径：

第一阶段（1-2个月）：详细需求分析与技术方案细化，完成核心部件（伺服压力系统、温控系统、视觉系统）的选型与采购。

第二阶段（2-3个月）：设备机械结构改造与集成，控制软件开发与调试。

第三阶段（1个月）：设备联调、工艺测试与优化，操作人员培训。

2.预期效益：

质量提升：键合良率从现有的~70%提升至95%以上，产品一致性和可靠性显著增强。

效率倍增：全自动化操作将单次键合周期缩短30%以上，减少人工干预，实现一人多机操作。

研发能力增强：为新材料、新结构的工艺开发提供了强大的平台支持，缩短研发周期。

成本降低：良率提升和效率提高直接降低了单件成本，数据追溯能力减少了质量争议和废品损失。

四、总结

本次微流控芯片焊接设备的系统性升级，不仅是硬件性能的提升，更是向数字化、智能化制造的迈进。它将彻底解决现有设备的痛点，为高端微流控芯片的规模化、高一致性生产提供坚实保障，显著增强凯发k8国际一触即发在前沿科研和市场竞争中的核心竞争力。
