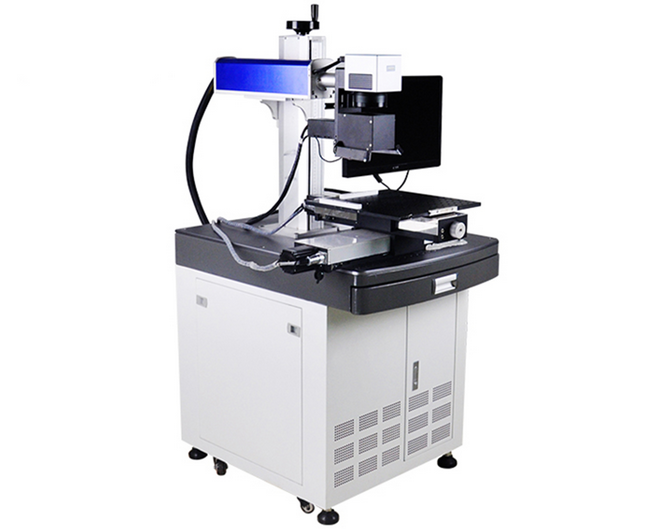

在工业自动化飞速发展的今天，在线流水线CCD视觉激光打标机已成为现代智能工厂不可或缺的加工设备。它通过将CCD视觉定位系统与激光打标技术完美结合，实现了在流水线上对产品进行高精度、高效率的自动化打标，极大地提升了生产效率和产品质量。

一、核心技术原理

CCD视觉激光打标系统主要由硬件触发设备、光学系统、相机、采集卡、工控机和打标设备等组成。

其工作流程是：当硬件触发设备检测到工件进入相机采集区域，会立即向软件系统发送信号；系统随后控制相机采集图像，对图像进行标定、定位等数据分析，最后将定位结果发送给打标设备完成打标操作。

与传统激光打标机相比，CCD视觉激光打标机对产品的摆放没有要求，任意角度都可自动定位，真正实现了自动化操作，节省了人工成本的同时，也提升了工作效率。

二、关键参数详解

为了帮助您全面了解在线流水线CCD视觉激光打标机的技术特性，以下是核心参数表格：

参数类别	参数项	典型值/范围	技术说明
基本参数	打标精度	0.02mm	决定打标图案和文字的精细程度
	重复精度	0.02mm	保证批量产品打标位置一致性
	打标范围	标配180*180mm	可根据需求定制，可选50-300mm
	打标速度	5000-9000mm/s	影响生产节拍和效率
视觉系统	定位方式	CCD视觉定位	核心定位技术
	多角度识别	0~360°	实现任意角度自动定位
	系统定位精度	±0.4个像素	视觉系统定位准确性
	系统角度偏差	±0.5度	视觉系统角度识别精度
激光系统	激光类型	光纤/紫外/CO2	根据不同材料选择
	激光功率	3W-50W	根据工艺要求选择
	光束质量	M2<1.5	影响打标质量和精度
	最小字符	0.15-0.5mm	可打标的最小文字尺寸
电气参数	电源电压	220V	标准工业电压
	额定功率	1000W	设备运行能耗

三、应用领域分析

CCD视觉激光打标机适用于广泛的行业领域，包括：

- 电子元器件：变压器、继电器、连接器等塑胶制品打标

- 汽车零部件：各类精密五金件的标识追溯

- 医疗配件：高精度、高清晰度的医疗设备标记

- 日用五金：眼镜钟表、服装拉链、小五金零件等

- PCB/FPC电路板：电子电路板的标识打标

四、市场主流机型对比

市场上多家企业提供CCD视觉激光打标机产品，如：

- 凯发k8国际一触即发精密科技：提供BT-VF20-CCD型号视觉激光打标机，打标精度达0.02mm，打标速度9000mm/s

- 星博激光设备：Xin-UV03型号CCD视觉激光打标机，可实现任意角度自动定位

- 中雕激光：支持多种激光类型，可选配不同分辨率的相机系统

四、个人观点与行业展望

作为一名长期关注工业激光领域的观察者，我认为CCD视觉激光打标技术正处于快速发展阶段。未来，随着人工智能和机器学习技术的引入，视觉定位的准确性和适应性将进一步提高。同时，集成化、模块化的设计理念将使设备安装和维护更加简便，多功能一体化的设备将成为市场新需求。

对于计划引入此类设备的企业，我建议不要过分追求单一参数指标，而应综合考虑设备稳定性、供应商技术服务能力和系统升级扩展性。选择与自身产品特点和生产节拍相匹配的设备，才能最大化投资回报。

五、常见问题解答(FAQ)

1. CCD视觉激光打标机与传统激光打标机的主要区别是什么？

CCD视觉激光打标机通过相机采集产品图像并进行位置分析，能够自动识别产品位置和角度，无需使用昂贵的精密夹具对工件进行定位。而传统激光打标机需要工件精确定位，依赖夹具保证位置一致性。

2. 视觉激光打标机对工作环境有什么特殊要求？

视觉激光打标机对环境光线有一定要求，避免强直射光干扰相机成像。同时，工作环境温度一般在15℃-35℃，保持适当清洁度，避免过多粉尘影响光学系统和成像质量。

3. 设备打标效果出现深浅不一可能是什么原因造成的？

打标深浅不一可能由多种因素导致：镜头有污渍或擦伤；光路出现偏离；打标速度过快；填充方式不合理；电流设置过小；工件表面未在焦平面上等。需要逐一排查这些可能原因。

4. 如何保证视觉定位的准确性？

保证视觉定位准确性需要：选择合适分辨率的相机；保证适当的光源亮度、对比度和曝光时间；定期进行系统标定；根据实际情况对视觉抓取参数（相似度、模板角度等）进行调整。

5. 设备打标断断续续可能是什么原因？如何解决？

打标断断续续可能原因包括：激光功率不足；打标速度过快；焦距不准确；光学系统脏污；激光源问题；电源不稳定等。解决方法包括：调整功率和速度参数；重新调整焦距；清洁光学镜片；检查激光器和电源稳定性。

在线流水线CCD视觉激光打标机作为智能制造的重要组成部分，正以其高精度、高效率和灵活性为现代制造业注入新的活力。随着技术的不断进步，它将在更广泛的领域展现其价值，推动工业自动化向更高水平发展。
