PCB在线激光镭雕机作业指导书

一、设备概述

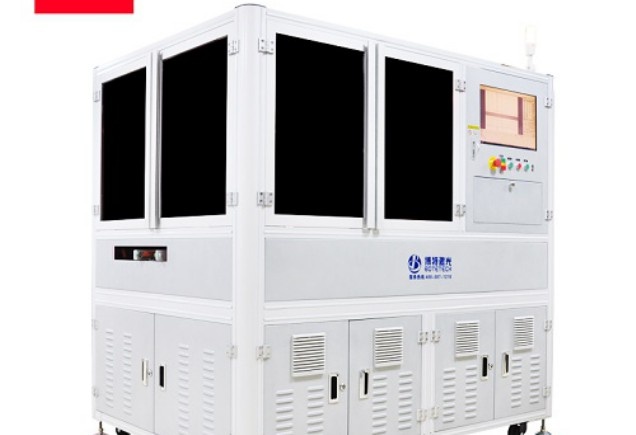

PCB在线激光镭雕机是一种高精度自动化设备，用于在印刷电路板（PCB）表面进行永久性标记，包括序列号、二维码、LOGO、生产日期等信息。设备采用非接触式激光雕刻技术，具有高效、无污染、精度高等特点，适用于高密度PCB生产线。

二、安全注意事项

1. 激光防护

– 操作时严禁直视激光光束或反射光，需佩戴专用激光防护眼镜。

– 设备运行时禁止打开防护罩，避免激光泄漏。

2. 电气安全

– 设备接地必须可靠，禁止湿手操作电源开关。

– 紧急情况下立即按下急停按钮（红色）。

3. 环境要求

– 工作环境温度：10~35℃，湿度≤70%，无强电磁干扰。

– 确保设备通风良好，避免粉尘堆积。

三、操作流程

1. 开机前准备

– 检查设备状态：确认激光头、导轨、镜头无灰尘或异物。

– 材料确认：PCB板需平整无翘曲，表面清洁无油污。

– 参数设置：根据PCB材质（FR4、铝基板等）在控制软件中选择预设参数（功率、速度、频率）。

2. 开机步骤

1. 开启总电源开关，启动控制电脑。

2. 打开激光镭雕软件（如EzCad），导入需雕刻的图形/文字文件。

3. 校准激光焦距：使用定位治具调整Z轴高度至焦点位置（通常距PCB表面5~10cm）。

3. 试雕与调整

– 在废板上进行试雕，检查标记清晰度、深度。

– 调整参数：

– 功率（20%~80%）：过高易烧焦，过低则标记不清晰。

– 速度（100~2000mm/s）：速度越慢，雕刻越深。

– 频率（20~100kHz）：高频适合精细标记，低频用于深雕。

4. 批量生产

1. 将PCB板放入传送带或固定夹具，确保定位精准。

2. 启动自动模式，设备按程序依次雕刻。

3. 每30分钟抽检一次标记质量，记录数据（如对比度、位置偏差）。

5. 关机步骤

1. 关闭激光输出，退出控制软件。

2. 清洁工作台面，移除残留碎屑。

3. 切断电源，填写设备点检表。

四、常见问题处理

| 问题| 原因| 解决方案|

|-|-|–|

| 标记模糊| 焦距不准/功率不足 | 重新校准焦距，提高功率|

| 雕刻位置偏移| 夹具松动/坐标未校准 | 紧固夹具，重新设定原点|

| 激光不发射| 光路阻塞/软件故障 | 检查光路镜片，重启软件|

五、维护保养

1. 每日保养

– 清洁光学镜片（用无水乙醇和无尘布）。

– 检查导轨润滑情况，补充润滑油。

2. 月度保养

– 校准激光光路，检查散热风扇运行状态。

– 备份设备参数，避免数据丢失。

六、附录

– 设备参数参考（以某型号为例）：

– 激光波长：1064nm

– 雕刻精度：±0.02mm

– 最大雕刻速度：5000mm/s

编制： 技术部

版本号： V1.2

生效日期： 2023-XX-XX

（注：实际操作需结合设备厂家手册及企业标准执行。）

PCB在线激光镭雕机培训资料

一、设备概述

PCB在线激光镭雕机是专为印刷电路板(PCB)行业设计的高精度标记设备，采用先进的激光技术，可在PCB表面进行永久性标记，包括序列号、二维码、条形码、生产日期等信息。

二、主要技术参数

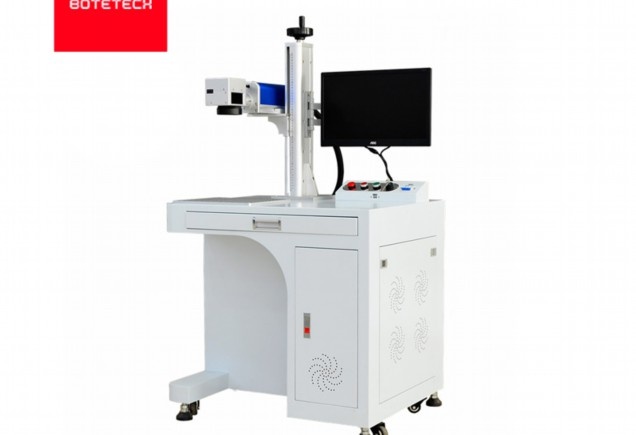

1. 激光类型：光纤激光/CO2激光

2. 波长：1064nm(光纤)/10.6μm(CO2)

3. 标记速度：≤7000mm/s

4. 重复精度：±0.01mm

5. 最小线宽：0.02mm

6. 工作电压：AC220V±10%，50/60Hz

7. 功率消耗：≤1.5KW

三、操作流程

1. 开机准备

– 检查设备电源连接

– 确认气源供应正常(如适用)

– 打开主电源开关

– 启动计算机和控制系统

2. 软件操作

1. 打开激光标记软件

2. 导入或设计需要标记的图形/文字

3. 设置标记参数(功率、速度、频率等)

4. 进行模拟标记预览

3. 工件定位

– 将PCB板放置在加工平台上

– 使用CCD相机进行精确定位(如设备配备)

– 调整焦距至最佳位置

4. 开始加工

– 启动激光标记程序

– 监控首次加工效果

– 必要时进行参数微调

5. 关机程序

1. 关闭激光电源

2. 退出控制软件

3. 关闭计算机

4. 切断主电源

四、安全注意事项

1. 激光安全

– 严禁直视激光束或反射光

– 操作时必须佩戴专用激光防护眼镜

– 设备运行时禁止打开防护罩

2. 电气安全

– 非专业人员不得拆卸电气部件

– 设备必须可靠接地

– 定期检查电缆绝缘状况

3. 防火安全

– 工作区域禁止存放易燃物品

– 配备适当灭火设备

– 加工后及时清理残留物

4. 操作规范

– 禁止设备运行时无人值守

– 异常情况立即按下急停按钮

– 定期维护保养设备

五、日常维护

1. 每日维护

– 清洁设备表面和工作区域

– 检查光学镜片清洁度

– 确认散热系统工作正常

2. 每周维护

– 清洁导轨和传动部件

– 检查气路系统(如适用)

– 测试紧急停止功能

3. 每月维护

– 全面检查光学系统

– 校准激光功率

– 检查软件系统更新

六、常见故障排除

1. 标记不清晰

– 检查激光功率设置

– 确认焦距是否正确

– 清洁光学镜片

2. 位置偏差

– 重新校准定位系统

– 检查机械传动部件

– 确认文件坐标设置

3. 设备不启动

– 检查电源连接

– 确认急停按钮未按下

– 查看控制面板错误代码

4. 软件故障

– 重启软件和计算机

– 检查文件格式兼容性

– 必要时重新安装软件

七、应用技巧

1. 对于不同材质的PCB板，需调整激光参数：

– FR-4基板：中低功率，高频率

– 金属基板：较高功率，适当降低速度

– 柔性电路板：低功率，多次扫描

2. 二维码/条形码标记时：

– 确保足够的对比度

– 测试扫码设备识别率

– 适当增加空白区域

3. 批量生产时：

– 建立参数模板

– 使用自动序列号功能

– 定期抽检标记质量

本培训资料仅供参考，具体操作请以设备实际说明书和厂家指导为准。操作人员必须经过专业培训并考核合格后方可独立操作设备。

镭光蚀影：PCB在线激光镭雕技术的美学解构与教学启示

在电子制造的诗意空间里，激光镭雕技术犹如一支光之笔，在覆铜板表面书写着精密电路的诗行。这项将光子能量转化为物质重组的制造艺术，正以0.01毫米级的雕刻精度重新定义着PCB制造的工艺美学。本文将从技术解构到教学实践，揭开这项微米级制造艺术的教育密码。

一、技术解构：光与物质的量子之舞

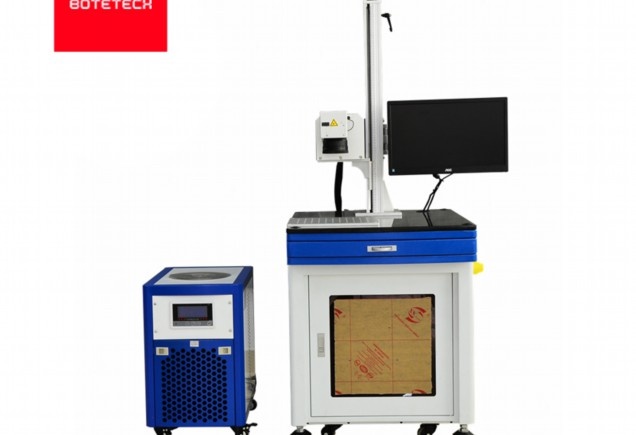

PCB在线激光镭雕系统的核心构件构成了一部精密的光学交响乐。紫外激光器发射的355nm短波长光束，经振镜系统以每秒2000次的速度进行矢量偏转，在聚焦透镜的调制下形成直径15μm的光斑。这个比人类发丝更细的能量焦点，在30000脉冲/秒的频率下与覆铜板发生着奇妙的量子相互作用。

工艺参数的调控蕴含着深刻的材料科学原理。当激光功率密度超过10⁷W/cm²时，铜箔表层电子发生等离子体化效应，通过调控脉冲宽度在20-100ns区间，可以实现从氧化着色到深度雕刻的渐变效果。教学实践中，引导学生建立”能量密度=平均功率/(重复频率×光斑面积)”的数学模型，是掌握参数优化的关键钥匙。

二、动态校准：工业4.0时代的智能制造韵律

现代激光镭雕系统搭载的机器视觉单元，构建了虚实交融的制造场景。高分辨率CCD相机以每秒30帧的速度进行基准点扫描，通过SIFT算法实现亚像素级定位，配合六轴机械手的±5μm重复定位精度，使设备在连续生产中保持完美的空间同步。

教学模拟系统通过虚拟孪生技术再现这一过程：学生可在HMI界面上观察PID控制系统如何实时补偿热变形误差，理解温度每升高1℃导致的光路0.8μm漂移如何被自动修正。这种将隐形的物理规律可视化的教学方法，极大提升了学生对复杂系统的认知深度。

三、缺陷美学：不完美中的教学契机

镭雕工艺常见的”热影响区扩大”现象，反而成为绝佳的教学案例。当学生将扫描速度从800mm/s降至500mm/s时，可以观察到边缘碳化区域从15μm扩展到28μm。通过SEM电镜对比不同参数下的微观形貌，引导学生建立热传导方程与表面粗糙度的关联认知。

教学实验室特设的”缺陷墙”收藏着各种工艺异常样本：激光模式失配导致的”光晕效应”、聚焦偏移造成的”斜面雕刻”、保护气不足引发的”氧化色差”。这些非常规样本成为培养学生工程思维的珍贵教材，每个缺陷背后都隐藏着深刻的物理规律。

四、教学重构：从技能训练到创造启蒙

进阶课程采用”反向工程+创意设计”的双轨模式。学生先对华为5G基站PCB进行逆向分析，测量其标记线宽、深度等参数；再进入创意模块，在模拟系统上设计融合电路艺术与功能性标记的混合方案。这种训练使技术学习升华为创造力的培养。

在某次教学实验中，学生团队创新性地将二维码雕刻深度控制在20±2μm，既保证扫码识别率，又将热影响区控制在50μm安全范围内。这种精确到微米级的创造，正是工程教育最动人的成果展现。

站在智能制造的时代节点，PCB激光镭雕教学已超越单纯的技术传授，成为培养微观制造感知力的绝佳载体。当学生们透过电子显微镜，观察到激光脉冲在铜晶界上留下的纳米级波纹时，他们看到的不仅是物理现象，更是工业美学的微观诗篇。这种融合科学理性与工艺感性的认知方式，正是未来工程师最珍贵的素养底色。
