集成电路芯片切割机是半导体制造中的关键设备，用于将晶圆（Wafer）分割成独立的芯片（Die）。其性能直接影响芯片的良率、效率和成本。以下是核心性能参数的详细介绍：
1. 切割精度（Cutting Accuracy）
– 参数范围：±0.5μm 至 ±1.5μm
切割精度是设备的核心指标，直接影响芯片的尺寸一致性。高精度切割机（如±0.5μm）适用于5nm以下先进制程，而±1.5μm可满足成熟制程需求。
– 技术支撑：采用激光干涉仪或高分辨率光栅尺进行实时位置反馈，结合闭环控制系统。
2. 切割速度（Cutting Speed）
– 参数范围：100-500mm/s
高速切割可提升生产效率，但需平衡热影响和机械应力。例如，切割硅晶圆通常为200-300mm/s，而化合物半导体（如GaAs）需降低至100-150mm/s以避免材料损伤。
– 优化技术：多轴联动控制和动态焦距调整技术可减少空程时间。
3. 刀片/激光参数（Blade/Laser Specifications）
– 刀片切割机：
– 刀片厚度：15-30μm
– 主轴转速：30,000-60,000 RPM
刀片材质多为金刚石，适用于硅、玻璃等硬脆材料。

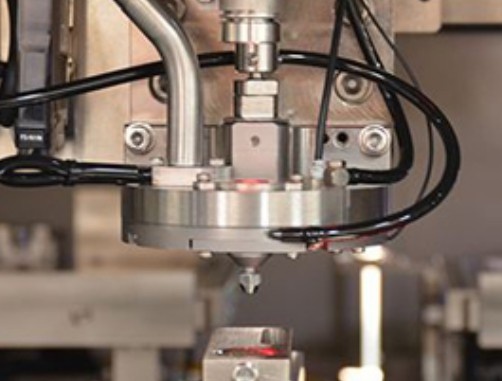

– 激光切割机：
– 波长：355nm（紫外）或1064nm（红外）
– 脉冲频率：10-200kHz
激光切割适用于超薄晶圆（<50μm）或易碎材料（如碳化硅），热影响区（HAZ）需控制在10μm以内。 4. 适用晶圆尺寸（Wafer Size Compatibility） - 主流规格：6英寸（150mm）、8英寸（200mm）、12英寸（300mm） 设备需兼容多种尺寸，通过自动载具切换实现灵活生产。12英寸晶圆的切割需更大的工作台和更高刚性结构。 5. 对准精度（Alignment Accuracy） - 参数范围：±1μm 至 ±3μm 基于机器视觉系统识别晶圆上的对准标记（Alignment Mark），确保切割线与电路图形精确匹配。 - 技术方案：高分辨率CCD（500万像素以上）搭配亚像素算法。 6. 切割道宽度（Street Width） - 参数范围：30-100μm 窄切割道（如30μm）可提升晶圆利用率，但需高精度刀片或激光束控制技术。 7. 自动化与产能（Automation & Throughput） - UPH（Units Per Hour）：20-60片/小时（12英寸晶圆） 集成自动上下料（Load Port）、缺陷检测（AOI）和清洁模块可减少人工干预。 - MTBA（Mean Time Between Alarms）：>500小时，体现设备稳定性。
8. 环境适应性（Environmental Requirements）
– 洁净度：Class 1000以下无尘环境
– 温度控制：±0.1℃恒温（防止材料热膨胀影响精度）。
9. 特殊功能（Advanced Features）
– 双切割（Dicing Before Grinding, DBG）：先切割部分深度，再研磨减薄，适用于超薄芯片。
– 隐形切割（Stealth Dicing）：激光聚焦于晶圆内部，无表面损伤，适合MEMS等敏感器件。
总结
高端切割机（如日本DISCO或德国LPKF机型）通常整合多项参数优化技术，而经济型设备可能侧重某几项核心指标。用户需根据材料特性（如硅、GaN、玻璃）、芯片尺寸（<1mm²或>10mm²）和预算综合选型。未来趋势包括更高精度（亚微米级）、多工艺集成（切割+检测+贴片）以及AI驱动的自适应切割参数调整。
