集成电路芯片切割机的适用材料与技术解析
一、引言

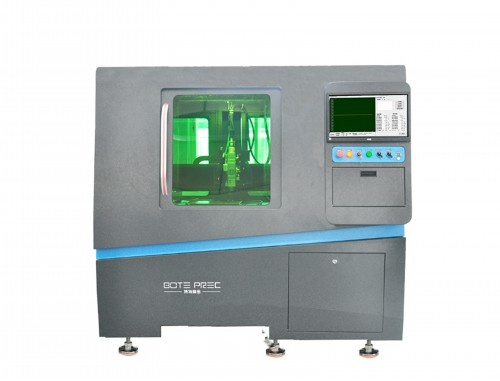

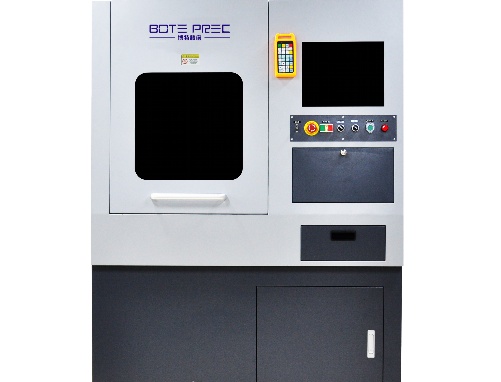

集成电路芯片切割机(Dicing Saw)是半导体制造中的关键设备,用于将晶圆分割成独立的芯片(Die)。其切割质量直接影响芯片性能和良率,而适用材料的选择既取决于晶圆本身的特性,也与切割工艺参数密切相关。本文系统分析切割机可处理的材料类型、技术挑战及发展趋势。
二、核心适用材料类型
1. 硅基材料
– 单晶硅:最主流材料,适用于90%以上的集成电路。切割时需控制刀刃转速(30,000-60,000 RPM)和进给速度(50-300 mm/s),避免崩边(Chipping)。
– SOI(硅绝缘体):多层结构需调整切割深度,防止分层。例如,10μm器件层的切割需采用激光辅助刀片技术。
2. 化合物半导体
– GaAs/GaN:用于高频、光电器件。硬度高(GaN莫氏硬度~8)导致刀片磨损快,需用金刚石涂层刀片配合冷却液。
– SiC:宽禁带材料硬度接近钻石(莫氏9.5),传统刀片寿命仅硅的1/10,需优化切割参数(如降低进给速度至20 mm/s)。
3. 新型晶圆材料
– 玻璃/石英晶圆:用于MEMS和显示驱动IC。脆性高,需采用激光隐形切割(Stealth Dicing)避免微裂纹。
– 柔性聚合物基板:PI(聚酰亚胺)等材料要求超薄刀片(厚度≤15μm)或紫外激光切割。
4. 封装材料
– 环氧树脂模塑料(EMC):切割时易产生毛刺,需高频振动刀片(40 kHz超声辅助)。
– 铜柱凸块(Cu Pillar):高密度互连结构要求切割精度<±5μm,避免破坏焊球。 三、材料特性对切割工艺的影响 | 材料特性 | 切割挑战| 解决方案 | |-|--|--| | 高硬度(SiC) | 刀片磨损快 | 金刚石刀片+主动冷却系统 | | 多层结构(3D IC)| 分层风险 | 阶梯式切割(Step Dicing)| | 超薄晶圆(<50μm)| 断裂| DBG(先划片后研磨)工艺 | | 热敏感(GaAs) | 热损伤| 低温气雾冷却(Cryogenic Mist) | 四、前沿技术适配材料发展 1. 激光切割技术 - 紫外激光(355nm):适用于硅、GaN的精密切割(切缝<10μm),但成本较高。 - 红外激光(1064nm):用于有机材料如PI基板,通过热烧蚀实现无接触切割。 2. 等离子切割 针对超薄晶圆(<20μm),通过等离子体蚀刻实现零机械应力切割,但设备复杂度高。 3. 混合工艺 - 激光+机械切割:先激光开槽后刀片精切,用于SiC等难加工材料,提升效率30%。 五、结论与趋势 集成电路芯片切割机的材料适配性正随半导体技术演进持续扩展: - 传统硅基:向更薄(<10μm)、更大晶圆(12英寸→18英寸)发展,要求切割机具备亚微米级定位精度。 - 第三代半导体:SiC/GaN的崛起推动激光切割和特种刀片技术迭代。 - 异质集成:3D IC和Chiplet技术需要切割机支持多层材料堆叠的精准分层处理。 未来,智能化的自适应切割系统(如AI实时调节参数)和环保工艺(干式切割)将成为突破方向,以满足5G、AI芯片对复杂材料加工的需求。
