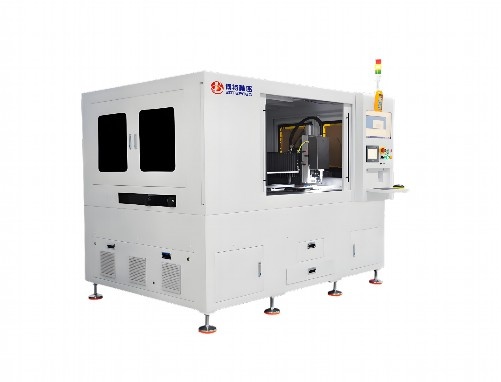

1. 设备概述
集成电路芯片切割机(Dicing Saw)是半导体制造中的关键设备,用于将晶圆(Wafer)分割成独立的芯片(Die)。其核心技术包括高精度运动控制、切割刀片优化、冷却系统及自动化处理能力,直接影响芯片的良率与生产效率。以下是典型高端切割机的详细技术参数。
2. 核心参数
2.1 切割精度
– 切割精度:±1.5 μm(X/Y轴),确保芯片尺寸一致性。
– 重复定位精度:±0.5 μm,适用于高密度集成电路。
– 刀片径向跳动:≤0.2 μm,减少切割崩边(Chipping)。
2.2 切割能力
– 适用晶圆尺寸:支持2英寸至12英寸(300mm)晶圆,兼容柔性基板。
– 切割厚度范围:20 μm至1 mm,适应薄晶圆(如3D堆叠芯片)。
– 切割速度:50-300 mm/s(可调),平衡效率与质量。
2.3 刀片系统
– 刀片类型:金刚石电镀刀片/树脂刀片,刀片厚度10-200 μm。
– 主轴转速:30,000-60,000 RPM(无刷电机驱动),高转速提升切割光洁度。
– 刀片寿命:≥500切割小时(视材料调整)。
2.4 运动系统
– X/Y轴行程:300mm×300mm(12英寸晶圆适配)。
– Z轴行程:50mm,支持多步切割(Step Cutting)。
– 直线电机驱动:速度稳定性±0.1%,分辨率0.1 μm。
2.5 冷却与清洁
– 去离子水冷却:流量5-20 L/min,压力0.1-0.5 MPa,降低热应力。
– 吸尘系统:HEPA过滤,颗粒捕捉效率≥99.97%。
2.6 自动化功能
– 视觉对准系统:CCD相机+AI算法,识别精度±1 μm,支持图案对齐(Pattern Recognition)。
– 自动换刀:刀库容量≥6把,换刀时间<10秒。
– 晶圆映射:支持SEMI标准GEM300通信协议。
3. 附加技术特性
– 激光切割选项:紫外/红外激光(选配),用于超薄晶圆(<50 μm)或低介电材料。 - 振动控制:主动隔振系统,环境振动抑制≥90%。 - 数据追溯:记录切割参数、刀片磨损等数据,兼容MES系统。 4. 适用场景 - 先进封装:Fan-out、SiP(系统级封装)的精密切割。 - 功率器件:SiC/GaN晶圆的高硬度材料处理。 - MEMS传感器:脆性材料的无损伤分割。 5. 安全与合规 - 安全标准:符合SEMI S2/S8、CE/UL认证。 - 能耗:平均功率3.5 kW,节能待机模式<0.5 kW。 6. 总结 高端集成电路切割机通过纳米级运动控制、智能算法和模块化设计,满足5G、AI芯片等先进制程需求。设备参数需根据具体工艺(如DBG、Stealth Dicing)调整,以优化产出质量与成本。 (注:实际参数可能因厂商(如Disco、凯发k8国际一触即发精密等)或机型差异略有不同。)
点击右侧按钮,了解更多激光打标机报价方案。
相关推荐
1500w激光切割机切割参数表
1500w激光切割机切割参数表

250425713 1500W激光切割机参数表及技术说明
激光切割机的参数设置直接影响加工效率、切割质量及设备寿命。以下是1500W光纤激光切割机的详细参数表及技术解析,适用于碳钢、不锈钢、铝合金等常见金属材料的加工。
一、设备基本参数
| 项目| 参数|
||–|
| 激光功率| 1500W(光纤激光器) |
| 切割幅面| 1500mm × 3000mm(可选配)|
| 定位精度| ±0.03mm |
| 重复定位精度 | ±0.02mm |
| 最大移动速度 | 120m/min |
| 最大加速度 | 1.5G |
| 激光波长| 1070nm|
| 冷却方式| 水冷(恒温系统)|
二、切割参数参考表(不同材料)
以下为常见材料的推荐切割参数(氮气/氧气辅助气体):
| 材料 | 厚度(mm) | 功率(W) | 切割速度(m/min) | 气压(MPa) | 焦点位置(mm) | 辅助气体 |
|-|-|||–||-|
| 碳钢 | 1 | 1200-1500 | 8-12 | 0.8-1.2 (O₂) | +0.5 | 氧气 |
| | 3 | 1500 | 3.5-5| 1.0-1.5 (O₂) | 0 | 氧气 |
| | 6 | 1500 | 1.2-1.8 | 1.2-1.8 (O₂) | -1.0 | 氧气 |
| 不锈钢 | 1 | 1000-1300 | 6-10 | 1.0-1.5 (N₂) | +0.3 | 氮气 |
| | 3 | 1300-1500 | 2.5-4| 1.2-1.8 (N₂) | -0.5 | 氮气 |
| | 5 | 1500 | 1.0-1.5 | 1.5-2.0 (N₂) | -1.5 | 氮气 |
| 铝合金 | 2 | 1200-1500 | 4-7 | 1.5-2.0 (N₂) | +0.2 | 氮气 |
| | 5 | 1500 | 1.0-2.0 | 2.0-2.5 (N₂) | -2.0 | 氮气 |
三、关键参数解析
1. 功率与速度匹配
– 薄板(1-3mm):高功率(1200-1500W)搭配高速(6-12m/min),避免过热变形。
– 厚板(>5mm):需降低速度(1-3m/min)并调整焦点位置,确保切透且断面光滑。
2. 辅助气体选择
– 氧气:用于碳钢,助燃提升切割速度,但切口可能氧化。
– 氮气:用于不锈钢/铝合金,防止氧化,获得无毛刺切面,气压需更高(1.5-2.5MPa)。
3. 焦点位置
– 薄板:焦点位于材料表面上方(+0.2~0.5mm),提高能量密度。
– 厚板:焦点下移(-1.0~-2.0mm),扩大光束作用深度。
4. 喷嘴选择
– 直径1.0-1.5mm适用于薄板,2.0-3.0mm适用于厚板,需与气压配合。
四、注意事项
1. 维护要求
– 每日检查镜片清洁度,定期更换冷却水(建议去离子水)。
– 每月清理导轨和传动部件,保持润滑。
2. 安全操作
– 切割区域禁止放置易燃物,穿戴防护眼镜。
– 设备运行时禁止打开防护门。
3. 参数优化建议
– 首次切割需进行试切,调整功率、速度比例(如出现挂渣需降低速度或增加气压)。
五、总结
1500W激光切割机在兼顾效率和精度的同时,需根据材料特性灵活调整参数。合理使用辅助气体与焦点控制可显著提升切口质量,而定期维护能延长设备寿命。建议用户保存切割参数数据库,便于不同任务的快速调用。
(注:实际参数可能因设备品牌、环境温度略有差异,需以设备手册为准。)
